石業新聞

國際新聞

工程招標

石材展會

石材書籍

石材雙譯

行業精英

政策法規

石材市場

外貿常識

關于石英石臺面開裂問題，注意這些要點

發布：世界石材網 www.m.dechunwater.cn [ 發布時間 : 2022-11-14 ] 瀏覽次數:

眾所周知，石英石密度大、硬度強，因而具備極好的防刮耐污性，刮不花、滲不透、耐污漬、防腐蝕、耐高溫、綠色環保、可與食物直接接觸，廣泛用于廚房、吧臺等臺面。

而與此同時，石英石具有細微的熱脹冷縮性，當其無法承受熱脹冷縮帶來的內應力和受到嚴重外部撞擊時就會出現開裂。

一般來說，石英石臺面發生發生開裂有如下幾種情況：
1、臺面中心部位開裂：受到高溫、受外力沖擊、櫥柜或墊板不平、板材有內傷等；

2、拐角處開裂：臺面靠墻太緊沒有留收縮縫、兩個柜子間高低不平或未墊平、受外力沖擊或氣溫變化臺面收縮不均勻而開裂；

3、爐孔周邊開裂：煤氣灶與爐孔間未留間隙、爐孔未打磨光滑、受外力沖擊或氣溫變化臺面收縮不均勻而開裂；

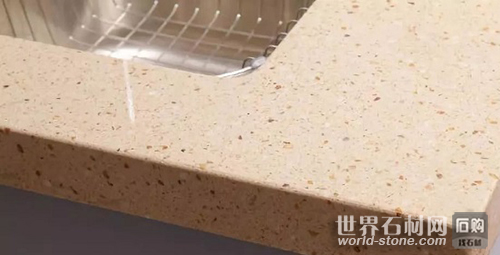

4、臺盆周邊開裂:臺上盆與盆孔間未留間隙、盆孔未打磨光滑、受外力沖擊或氣溫變化臺面收縮不均勻而開裂；

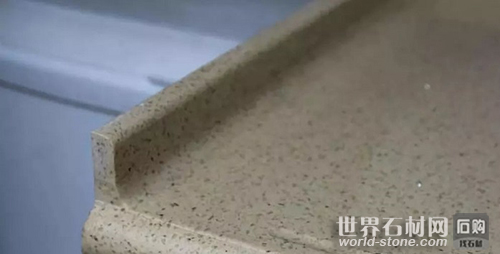

5、后擋水開裂：櫥柜不平或墊板未墊平；

6、后擋水邊連接臺面部位開裂：膠水粘接不牢；

7、臺面拼接縫處開裂：安裝工人在拼縫時，縫口未對齊、膠水未涂均勻或在膠水中添加固化濟或促進濟過量使拼縫較脆在使用過程中受輕微沖擊即開裂。

所以， 為了預防石英石出現斷裂，確保臺面使用質量，安裝之前，要注意幾點：
1.在設計平面拼接時，充分能考慮到石英石的物理性能，避免因熱脹冷縮或應力集中造成接縫開裂的后果，在選取接駁位置時，必須充分考慮板材的受力作用。避免在轉角或爐口位接駁。

2.設計開孔位時，開孔位應距臺面邊沿大于或等于80mm，防止孔位開裂，開孔處轉角應保持半徑25mm以上的圓角。

3.在設計臺面轉角是，考慮應力集中，會造成臺面轉角處開裂，因此要在加工時應做到所有轉角處保持半徑為25mm以上的圓弧角。

4.臺面安裝時，當與墻體之間留有2-4mm的伸縮間隙，避免因熱脹冷縮空間不足而使得臺面開裂。臺面應與支撐架或支撐板保持最大距離不超過600 mm，以減少臺面變形甚至斷裂。

5.在日常使用過程中，也要避免一些外來因素造成的石英石臺面開裂，如：不要重力敲擊石英石臺面，不要把極度高溫的鍋或器皿直接接觸臺面等，可以墊一層隔熱層。

* 本信息真實性未經證實，僅供您參考...
